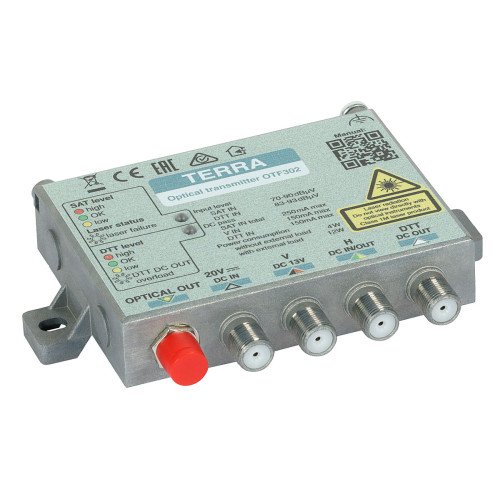

Передавач оптичний TERRA OTF302 6F55 E
Характеристики
Кількість входів — 3
Стандарти цифрового ТБ — DVB-T/T2/S/S2
Країна-виробник товару — Литва
Виробник — TERRA
Гарантія — 12 місяців
13905 грн./шт:
Немає у наявності
Оптичний передавач 6dBm, 1550 nm
Оптичний передавач OTF302 призначений для розповсюдження сигналів SAT IF і DTT, FM, DAB через оптоволокно.
Переданий сигнал SAT IF 290-2350 МГц збирається з широкосмугового LNB LWB202L.
Сигнали DTT, FM, DAB збираються з блока обробки DTT сигналів MCA101T.
Вхід 87,5-240 МГц...470-790 МГц і 2x(290-2350) МГц, FC/UPC
Специфікація
T Y P E | OTF302 6F55 E | ||||
Wideband inputs | |||||
Frequency range | 2 x (290-2350 MHz) | ||||
RF input level (AGC range) for 60 transponders | 70-90 dBµV (per carrier) | ||||
LNB remote feeding | 13 V via V input - 150 mA max., 20 V via H input, 350 mA max. total | ||||
DTT input | |||||
System frequency range** | 87.5-240 / 470-790 MHz | ||||
RF input level*** | 83 dBµV / 83-93 dBµV (per carrier) | ||||
Remote feeding | 19 V 150 mA max. | ||||
Optical output | |||||
Power | 6 dBm | ||||
Laser | FP | ||||
Wavelenght | 1550 nm | ||||
Connector | FC/UPC | ||||
General | |||||
Input return loss / impedance | > 12 dB / 75 Ω | ||||
Supply voltage | 20 V | ||||
Power consumption**** | 4 W max. | ||||
Operating temperature range | -20°C ÷ + 40°C | ||||
Dimensions/Weight (packed) | 116x84x25.5 mm/0.28 kg | ||||
** the set with MCA101x
*** FM level the same like DTT, DAB level 12 dB below
**** without remote feeding
Віддалений доступ за допомогою програматора PC102W .
• Як читати та налаштовувати параметри OTF30x і MCA101x використовуючи програматор dSCR PC102W, прочитайте в посібнику в файлі, що доєднаний нижче.
• Схеми застосування зображені в файлах, що доєднані нижче.
ЗАТ "TERRA" (Литва) розробляє і виробляє високоякісне спеціалізоване обладнання для прийому і розподілу сигналів супутникового, ефірного та кабельного телебачення.
